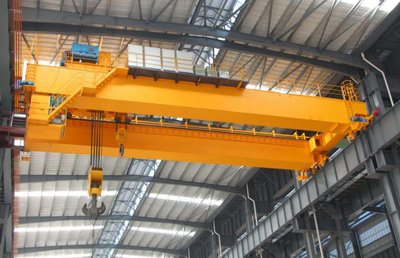

桥架在高架轨道上运行的一种桥架型起重机，又称天车。桥式起重机的桥架沿铺设在两侧高架上的轨道纵向运行，起重小车沿铺设在桥架上的轨道横向运行，构成一矩形的工作范围，**可以充分利用桥架下面的空间吊运物料，不受地面设备的阻碍。这种起重机广泛用在室内外仓库、厂房、码头和露天贮料场等处。
普通桥式
编辑 播报桥式起重机一般由桥架(又称大车)。提升机构、小车、大车移行机构，操纵室，小车导电装置(辅助滑线)，起重机总电源导电装置(主滑线)等部分组成。
桥架
桥架是桥式起重机的基本构件，它由主梁、端梁、走台等部分组成。主梁跨架在跨间上空，有箱形、析架、腹板、圆管等结构形式。主梁两端连有端梁，在两主梁外侧安有走台，设有安全栏杆。在驾驶室一侧的走台上装有大车移行机构，在另一侧走台上装有往小车电气设备供电的装置，即辅助滑线。在主梁上方铺有导轨，供小车移动。整个桥式起重机在大车移动机构拖动下，沿车间长度方向的导轨上移动。
