- 感应原理 光电
- 外径 Φ58mm
- 空心轴 Φ10、Φ12mm
- **脉冲1200PPR
- 工作电压9-26、5-30VDC
- 防护等级IP66

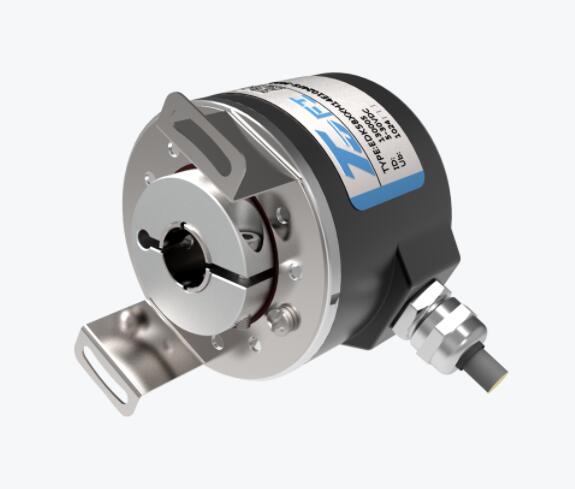

ECK58B系列
技术参数
技术数据-机械参数
出轴方式空心轴 Φ10、Φ12mm
感应原理光电
**脉冲1200PPR
工作电压5VDC，5-30VDC，9-26VDC
防护等级IP66
每分钟**转速6000RPM
**轴负荷40N轴向，80N径向
冲击100g，6ms
振动10g，10-2000HZ
启动力矩＜0.1Nm
主轴材料不锈钢
主体材料铝合金
外壳材料铝合金+黑色喷涂
工作温度-40℃…+85℃
贮存温度-40℃…+85℃
重量≈400g
技术数据-电气参数
输出电路推挽输出
推挽差分
RS422 TTL兼容
分度**1200脉冲/转
无负载时消耗电流≤80 mA
**负载电流&plu**n;30 mA (推挽输出、推挽差分）
&plu**n;20 mA（RS422/TTL）
**输出频率100KHz
信号高电平**小Ub-2.5V
信号低电平**0.8V （推挽输出）
**0.4V （推挽差分、S422 TTL兼容）
上升时间Tr**1μs (推挽输出、推挽差分）
**600ns（RS422/TTL）
下降时间Tf**1μs (推挽输出、推挽差分）
**600ns（RS422/TTL）
短接保护有
