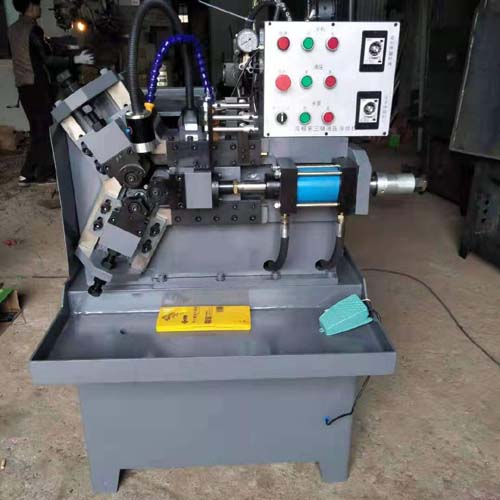

余姚全自动三轴液压滚丝机厂家

产品价格:面议
品 牌:
产品规格:
产品型号:
发货期限:自买家付款之日起 3 天内发货
所在地:浙江 宁波
人气: 已有 431 人关注
更新时间:2019-12-02 10:36

普通会员供应商信息

余姚市锐青机械配件经营部

  • 企业认证:
  • 联系人:钟志云(女士)
  • 电话:0574-62611270
  • 手机:18067360863
  • 地址:浙江省宁波余姚市低塘联通南路114号
  • 联系我时,请告知来自全球起重机械网,将会给你95折优惠,谢谢!
产品详情
二轴液压滚丝机 浙江宁波滚丝机是一种多功能冷挤压成形机床,滚丝机能在其滚压力范围内冷态下对工件进行螺纹、直纹、斜纹滚压等处理;直齿、斜齿及斜花键齿轮的滚轧;校直、缩径、滚光和各种成形滚压。机器有安全可靠的电——液执行和控制系统,可使每一个工作循环在手动、半自动和自动三种方式中选择。



滚丝机冷滚压工艺是一种无切削加工,能有效地工件的内在和表面质量,加工时产生的径向压应力,能显著工件的疲劳强度和扭转强度,是一种节能、低耗的理想工艺。



滚丝机加工原理:

在滚丝机上冷轧加工小模数渐开线花键的原理。L、R是参数相同的一对渐开线滚轧轮,分别安装在滚丝机的两根主轴上,并可在传动机构的驱动下同向同步旋转。R轮可由油缸驱动进行径向进给运动,L轮可通过调整机构的调整与R轮在工件P表面的压痕重合。工件P以两中心孔夹紧,调整夹具可使工件轴向移动,在受力时可绕夹具上过O点与机床主轴平行的轴线摆动一个Φ角,以保证工件在冷轧过程中始终保持与两滚轧轮处于自由对滚状态,同时便于装夹工件。

滚轧轮的结构尺寸、形位公差及技术要求参照滚丝轮及圆柱测量齿轮制订,滚轧轮的公法线长度或跨棒距M按齿轮工中花键资料计算,所需材料可选用Cr12MoV(硬度59~62HRC)



滚丝机分类:

滚丝机分为:两轴滚丝机和三轴滚丝机。

1、两轴滚丝机在五金建筑、汽摩配件、交通电力、标准件等制作等有很强的优越性;

2、三轴滚丝机在管螺纹加工中,等三角支撑,确保真圆度、同心度与垂直度。



二轴式液压滚丝机

型号

M2-M12

M4-M20

M6-M30

滚牙方式

单件或连续滚牙





滚制工件直径范围

1.65-11.2mm

3.2-19.2mm

5.2-29.2mm

螺纹节距范围

0.4-1.5P

0.4-2.5P

1.0-3.0P

滚制螺纹长度

固定长度或滚通长度无限





流滚转速

40r/min

30r/min

55r/min

滚牙轮外径

98mm

95-120mm

148mm

滚牙轮厚度

50mm

60mm

80mm

加工速度

80-220pcs/min

80pcs/min

20pcs/min

主机马达

3HP

3HP

5HP

油压马达

2HP

2HP

5HP

重量

360KG

680KG

1500KG

机台尺寸

mm

mm

mm





三轴滚丝机分为:凸轮式及液压式,全牙机,滚通机:



型号

M5-M6

M6-M8

M8-M16

M10-M16

M12-M35

M20-M60

滚牙方式

单件滚牙

工件直径范围

4.2-5.2mm

5.2-7.2mm

7.2-15.2mm

9.2-15.2mm

11.2-34.2mm

19.2-59.2mm

螺纹节距范围

0.3-1.0p

0.3-1.25p

0.75-2.0p

0.75-2.0p

0.5-2.5p

0.8-3.5p

滚制螺纹长度

15mm

17mm

27mm

27mm

26mm

26mm

转速

480r/min

300r/min

滚牙轮外径

21-27.5mm

26-36mm

36-50mm

40-50mm

45-75mm

52-115mm

滚牙轮厚度

20mm

20mm

30mm

30mm

30mm

30mm

主机马达

1.5KW

3KW

电源电压

380V

重量

200KG

220KG

280KG

尺寸mm
