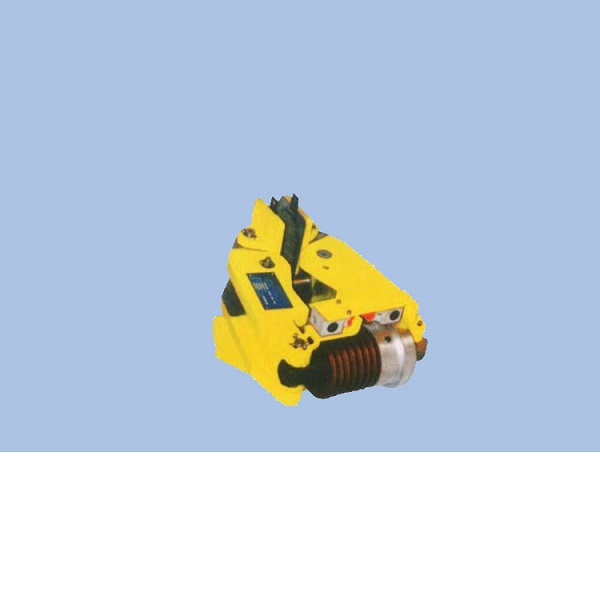

4SE,450SE,3SE,5SE,560SE，561SE,56SE电磁失效保护制动器
4SP,450SP,3SP,5SP，气动失效保护制动器
4SH,450SH,3SH,5SH液压保护制动器
制动力有一组碟形弹簧通过传递把力施加在两个摩擦片上产生。当释放能量消失或发现机械系统出现故障，制动器动作与制动力相平衡的释放以能量由下列方式产生：
电力型SE系列
液压型SH系列
气动型SP系列
2种失效保护盘式制动器A：工作制动器，允许高频率制动。制动力大，维修费用低，带衬垫磨损自动补偿装置，响应时间短。安装公差大：制动盘端面跳动，**值0.2mm.。底座相对于盘的垂直度偏差，**值4%o。制动盘相对于底座的**距偏差**值2.5mm.
该系列包括下列类型制动器：
561SE 560SE 56SE 5SE 450SE 4SE 3SE制动器。
电磁释放。
工作时需有ESE/ESP电控箱。
5SH 450SH 4SH 3SH 904SH制动器。
液压释放。
工作时需有液压站。
5SP 450SP 4SP 3SP制动器。
气动释放。
液压安全(紧急)制动器，是一种使用在低速轴(卷筒轴)上的大功率制动装置，可广泛用于大中型起重机、港口装卸机械起升以及臂架府仰机构低速轴的紧急安全制动。矿用
卷扬机、提升机和大功率倾角式皮带运输机的工作制动和紧急安全制动，缆车和索缆起重
机驱动机构的安全制动，铸造起重机等特种起重机起升机构低速轴的安全(紧急)制动。
Application:
Hydraulic safety (emergency) brakes are high-power brakingdevices which can be wildly used as emergency safetybrake
on low speed shafts for the lifting control and pitchingmechani** of various large and middle crane、port handling
machinery. They are also applied for the same purpose formine winder ,lifter ,elevators ,belt conveyers ,cablecars,
foundry and cable cranes and so on.
■常闭式设计,安全可靠;特制碟簧施力制动,需另配液压驱动释放装置。
■动作灵敏，闭合(上闸)时间短。
■可配有开闸限位开关和衬垫磨损极限限位开关，可进行联锁保护和故障显示(采用PLC控
制时)。
■高性能无石棉硬质摩擦衬垫，摩擦系数稳定，不损伤制动盘且对水介质和盐雾(海水)不敏感。
■合理的密封结构设计和进口密封件。效果好、寿命长。
■安装位置灵活，使用、调整、维护简单。
主要特点
Main feature:
■Normally closeddesign, safe and reliable; specially-designed disc springsapplied.
■Swift acti** andshort braking time.
■Equipped withrelease limit switch and lining wear limit-switch can realizeinterlocking protection and failure
indication by PLC.
■Brake lining is madefrom non-a**estos hard material, which has high and stable frictionperformance, and it is
insensitive to water, salt and other environmentalagents.
■Excellent sealingensure the brake long service life.
■Convenient ofinstallation and ease of maintenance.
安全制动器。制动力大，和工作制动器一样。
发现的情况下，用作紧急制动，正常情况下静态制动器响应时间短。
安装公差大，制动盘端面跳动：**值&plu**n;0.2mm。底座相对于盘的垂直度偏差：&plu**n;0.4‰。
该系列包括下列类型制动器：
所有SE系列。电磁释放。工作时须有配套电源ESE/ESP(具体参数见配套电源)。
所有SH系列—主要是ST系列。液压释放。工作时带有液压站。
所有SP系列。气动释放(5bar)
备注：ST1SE、ST2SE仅适合用作安全制动器。当使用频率很低时也可用作工作制动器。
■根据用户不同的需求，可加装下列装置：
●衬垫磨损显示(通过显示开关或衬垫里的磨损线实现)。
●制动显示(通过显示开关实现)。
●手动释放显示(通过显示开关实现)
●特殊应用
●用于盘温非常高时的烧结衬垫，特种衬垫(无火星等)
●特殊盘(厚度、直径、材料等)。
B：保持和紧急制动器：制动力大，和各种制动器一样。发现超速的情况下，用作紧急制动器，正常情况下静态制动器响应时间短。带衬垫磨损手动调整装置。安装公差大：制动盘端面跳动：**值0.2mm。底座相对于盘的垂直度偏差，4%0。安装尺寸：看数据表。
该系列包括系列类型制动器：
所有SE系列。
电磁释放。
工作时带有电控箱ESE/ESP。
所有SH系列----主要是ST系列。
液压释放。
工作时带有液压站。
所有SP系列。
气动释放。
直动制动器：
制动力由下列方式产生：
---液压或气压
----电流
液压型 ADH系列
气压型 ADP 系列
电力型 ADE系列
使用压力控制装置调整和控制相应的压力产生制动力来满足使用要求。
一些制动器可安装一个衬垫磨损自动调节装置和一个衬垫复位系统。
制动衬垫：
制动衬垫为无石棉型：
M型衬垫 用于动态、高速。
A型衬垫 用于静态或速度非常低时。
其他：
根据用户不同要求，可加装下列装置：
衬垫磨损显示
制动显示
手动释放显示。
以上是失效保护盘式制动器的相关信息，你如果需要订购或详细了解请来电咨询。
