曲柄滑块机构演化

来源:中国起重机械网
|
|
|
    曲柄滑块机构演化

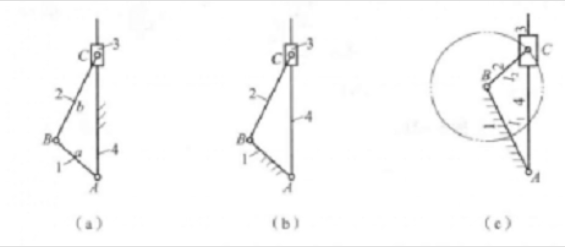

    如下图(a)所示曲柄滑块机构,各构件间具有不同的相对运动.取不同的构件为机架或改变构件长度时,可以得到不同形式的机构。



    曲柄滑块机构的演化

    导杆机构

    如图上(b)所示,当以构件1为机架,构件2和4为连架杆时,可得到导杆机构。由于构件4充当构件2的导路,故称其为导杆。当曲柄2的长度大于机架1的长度时,杆2和4均可做整周转动,称为转动导杆机构,常用于简易刨床、插床等机械中。

    如上图(c)所示,当机架1的长度大于曲柄2的长度,导杆只能来回摆动,称摆动导杆机构。曲柄摆动导杆机构常与其他机构组合,用于牛头刨床和插床主运动机构中,如下图所示。



    曲柄摆动导杆机构

    曲柄摇块机构

    如下图(a)所示,当取曲柄滑块机构中的连杆2为机架时,滑块3只能绕G点摆动,得到曲柄摇块机构。该机构中杆1绕B点回转时,杆4相对摇块3滑动,并与摇块3一起绕C点摆动。如下图(b)所示,插齿机的驱动机构就是它的应用实例。



    曲柄摇块机构

    曲柄移动导杆机构

    如下图所示,当以滑块3为机架时,构件2成为绕C点摆动的摇杆,AC杆做往复移动,得到曲柄移动导杆机构[1]。


    曲柄移动导杆机构
