CD1MD1电动葫芦控制接线示意图

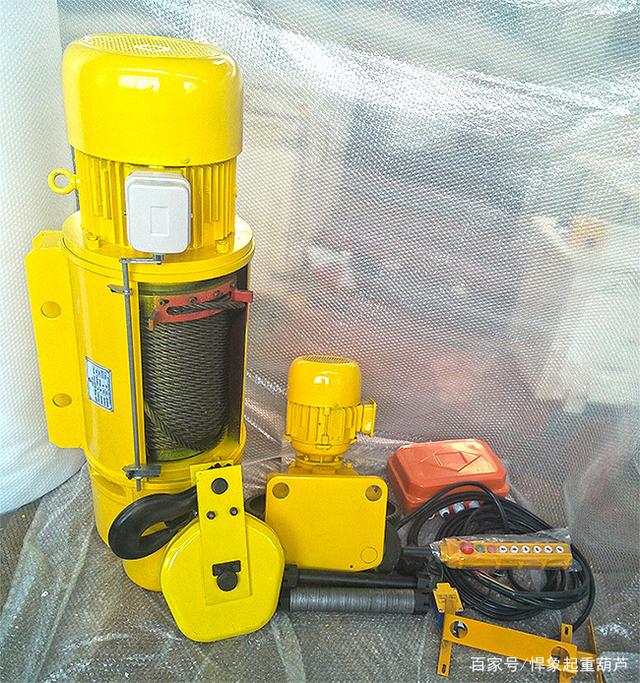

CD1电动葫芦，MD1电动葫芦控制箱结构原理：电动葫芦控制箱由箱体、接触器、变压器、接线端子等组成。控制箱内部的电路设备直接与控制手柄或无线遥控连接。也可根据要求使用不同长度的多芯电缆和手电门。

CD1MD1电动葫芦控制接线示意图

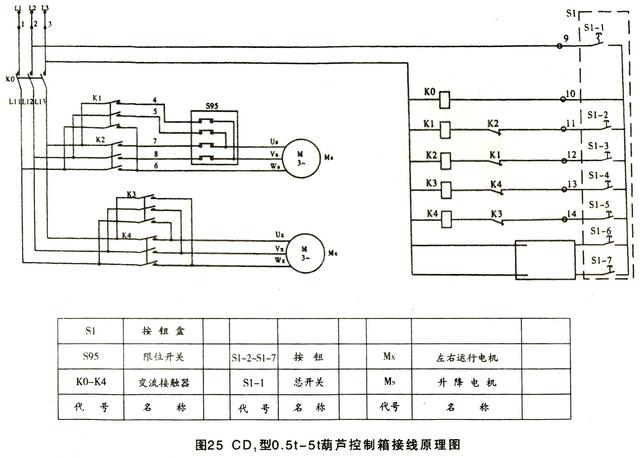

1、CD1型0.5t-5吨电动葫芦控制接线原理图

代号及名称：S1按钮盒、S95限位开关、KO-K4交流接触器、S1-2～S1-7按钮、S1-1总开关、Mx左右运行电机、Ms升降电机。

CD1MD1电动葫芦控制接线示意图

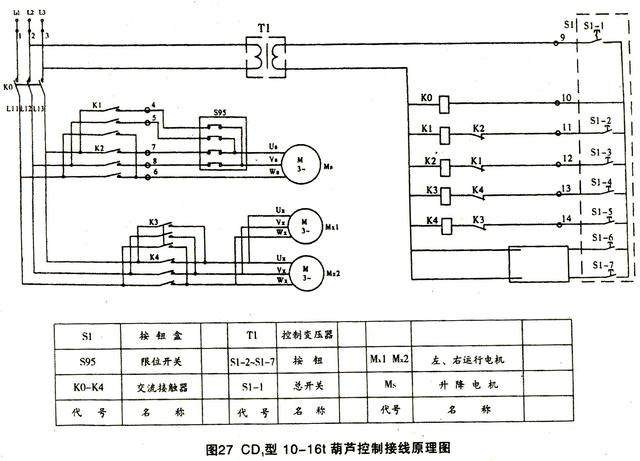

2、CD1型10t-16吨电动葫芦控制接线原理图

代号及名称：S1按钮盒，S95限位开关，KO-K4交流接触器，T1控制变压器，S1-2～S1-7按钮，S1-1总开关，Mx1 Mx2 左、右运行电机，Ms升降电机。

3、MD1型0.5t-5吨电动葫芦控制接线原理图

代号及名称：S1按钮盒，S95限位开关，KO-K4交流接触器，T1控制变压器，S1-2～S1-7按钮，S1-1总开关，Mx 左、右运行电机，Ms升降电机。

CD1MD1电动葫芦控制接线示意图

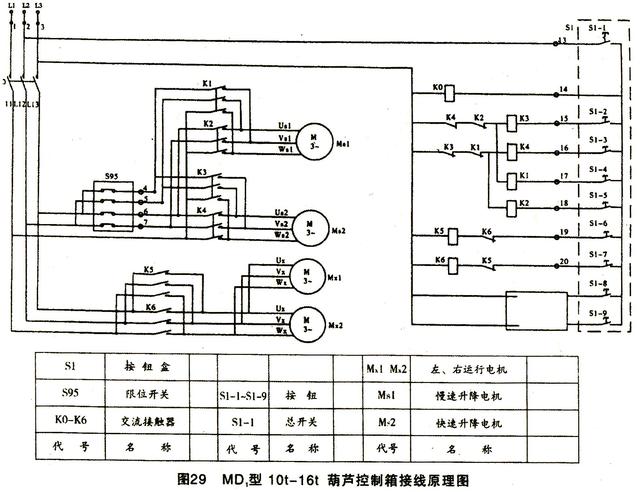

4、MD1型10t-16吨电动葫芦控制接线原理图

代号及名称：S1按钮盒，S95限位开关，KO-K6交流接触器，S1-1～S1-9按钮，S1-1总开关，Mx1 Mx2 左、右运行电机，Ms1慢速升降电机、Ms2快速升降电机。

CD1MD1电动葫芦控制接线示意图

CD1电动葫芦，MD1电动葫芦按钮开关的操作电压一般为380V或36V（低压），非特殊订货按380V控制电压配电器，根据按钮开关上所示方向符号，正确按压按钮，可以控制电动葫芦的上下左右动作。
