YT1系列电力液压推动器（以下简称推动器），适用于AC50Hz、380V网路，主要作为块式制动器的

松闸使用。也可通过各种形式的杠杆装置作出各种不同的运动。其中MYT1B—320Z/15是专为矿用绞车设计的。

一、使用条件

1、海拔高度不超过1000m；

2、周围介质温度不高于+40℃、不低于—25℃；

3、空气相对湿度不大于85%；

4、无剧烈震动和强烈颠簸的地方；

5、周围介质无爆炸性危险、以及没有导电尘埃

及腐蚀金属和破坏绝缘的气体的场所；

6、在有防雨雪设备和没有充满水蒸气的地方。

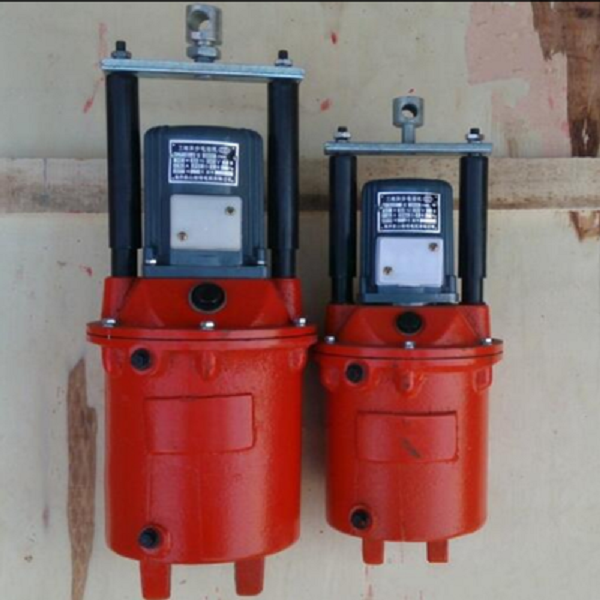

YT1-18Z/2、YT1-18ZB/2、YT1-25Z/4、YT1-25ZB/4电力液压推动器

YT1系列电力液压推动器：

YT1-18Z/2电力液压推动器、YT1-18ZB/2电力液压推动器、YT1-25Z/4电力液压推动器、YT1-25ZB/4电力液压推动器、YT1-45Z/4电力液压推动器、YT1-45Z/5电力液压推动器、YT1-45Z/6电力液压推动器、YT1-90Z/6、YT1-90Z/8电力液压推动器、YT1-125Z/10电力液压推动器、YT1-180Z/8电力液压推动器、YT1-180Z/10电力液压推动器、YT1-180Z/12电力液压推动器、YT1-320Z/12电力液压推动器、YT1-320Z/20电力液压推动器、YT1-25/4、YT1-45/6电力液压推动器、YT1-90/9-8电力液压推动器、YT1-125/10电力液压推动器、YT1-180/12电力液压推动器

YT1系列电力液压推动器：

YT1-18Z/2、YT1-18ZB/2、YT1-25Z/4、YT1-25ZB/4、YT1-45Z/4、YT1-45Z/5、YT1-45Z/6、YT1-90Z/6、YT1-90Z/8、YT1-125Z/10、YT1-180Z/8、YT1-180Z/10、YT1-180Z/12、YT1-320Z/12、YT1-320Z/20、YT1-25/4、YT1-45/6、YT1-90/9-8、YT1-125/10、YT1-180/12



1. 放油螺塞 2.转轴 3.油位螺塞 4.缸盖5.加油螺塞 6.护管7.连杆 8.横梁9.电机 10.缸 11.推杆 12.叶轮  13.活塞

2、工作条件

2.1、推动器标准电源为三项交流,适用于电压为380V/660V/1140V,电源频率为50HZ的网络

2.2 推动器电动机的工作制为S1连续工作制

2.3推动器电动机为B级绝缘

2.4安装地点的海拔高度不超过2000m

2.5 周围空气相对湿度不大于95%

2.6、周围环境的污染等级允许为3级。

3 型号命名规则

6、安装调整与使用要求

6.1推动器的安装

6.1.1首先察看推动器铭牌上的型号是否与所需相符。

6.1.2推动器出厂时，无工作油液，不可直接使用，使用时，先从加油孔(5)加入纯净液压油至油位孔(3)处，应注意在注油过程中上下拉动推杆几次，以便排除空气，使油液充满油缸，然后将螺塞旋紧。

6.1.3推动器用于垂直安装或倾斜安装不超过&plu**n;15°，连杆(7)朝上。

6.1.4安装后的推动器在动作时，应保证推动器整体能够摆动，推杆不允许承受径向力。

结构与工作原理

推动器主要由三部分组成：电动机、离心泵和液压缸。电动机轴是空心的，通过联轴节与方轴联结，方轴端部装离心叶轮，当推杆动作时，方轴在空心的电动机轴中上下滑动并传动扭矩。

通电时，电动机带动叶轮旋转，产生油压推动活塞推杆迅速上升，当完成额定行程，达到规定的油压，活塞在外载力的作用下迅速下降，回到起始位置。

推动器配用已取得隔爆合格证的合格电动机。

6.1.6推动器电机接线时，要认真对照电机铭牌接线。

6.1.7电机引入电缆的直径应与橡胶垫的孔相符，保证硅橡胶垫与电缆及出线口无间隙，否则将失去隔爆性能。

6.1.8推动器上设有接地螺钉，用户在使用时应按有关规定接地。严禁带电开盖!!!

6.2推动器的使用

6.2.1使用前应按5.1条检查，正确无误后，即可投入使用。

6.2.2经常检查推动器的工作是否正常，有无漏油现象，保持定量的油液。

6.2.3每六个月检查一次油液，当油液变质或混入杂物时应该换油（见5.1.2条）。



二、型号含义





三、结构及工作原理

推动器主要由三部分组成：电动机、液压泵和液压缸。电动机轴是空心的，通过联轴节与方轴联结，方

轴端部装离心叶轮。当推杆动作时，方轴在空心的电动机轴中上下滑动，传递扭矩。

当电动机通电时，带动叶轮旋转，将油液强行压入活塞底部，迫使活塞上升，带动推杆上升。断电时，

叶轮停止旋转，活塞在自身重力或弹簧力的作用下恢复原位。

四、技术数据（表2）及外形尺寸（表3、表4）

五、安装使用和维修

1、推动器的安装外形尺寸见图及表3、表4

2、使用前检查推动器铭牌上技术数据是否与所需技术数据相符合。

3、使用推动器前，应清除推动器外表油垢，然后从盖上注油孔注入符合下表1的油液。接通电源，检查叶轮是否灵活转动，推杆及活塞是否有卡滞现象。

4、在安装制动器时，将推动器下部安装孔连接于制动器基座上，连杆与制动器角杠杆连接。

5、将电动机的引出线于外部电源连接。

6、推动器在使用时应注意：

（1）定期加油；

（2）注意油的清洁，在必要时更换油液；

（3）叶轮旋转是否灵活；
