YW系列气动鼓式制动器广泛用于起重、冶金、矿山、港口、码主要摆动铰点设有自润滑轴承，传动效率高，在使用过程中无需润滑。
主要性能安全可靠，制动平稳，动作频率高。
自动补偿装置可实现制动衬垫磨损时的自动补偿，手动松闸，维修方便；具有联锁式等退矩装置，在使用过程中始终保持两侧瓦块退矩均等，避免因退矩不均使一侧制动衬垫浮贴制动轮现象。
制动弹簧布置在弹簧管内，并在一侧设有制动力矩标尺，调整方便直观，无石棉制动衬垫与制动瓦块采用卡装插入式。安全可靠，更换方便、快捷。
头、建筑机械等机械驱动装置的减速或停车制动。
主要性能安全可靠，制动平稳，动作频率高。
自动补偿装置可实现制动衬垫磨损时的自动补偿，手动松闸，维修方便；具有联锁式等退矩装置，在使用过程中始终保持两侧瓦块退矩均等，避免因退矩不均使一侧制动衬垫浮贴制动轮现象。
制动弹簧布置在弹簧管内，并在一侧设有制动力矩标尺，调整方便直观，无石棉制动衬垫与制动瓦块采用卡装插入式。安全可靠，更换方便、快捷。
头、建筑机械等机械驱动装置的减速或停车制动。
1.动作性能优良，密封性能好，外壳防护等级高。
2.压铸成型制动衬垫，更换方便、迅速、寿命找、利用率高。
3.主要动动铰点高自润滑轴承及轴孔，制动架传动效率高、动作灵敏可靠且寿命长。
4.联锁式等退距装置，自动均等无须调整，均等效果0。
2.压铸成型制动衬垫，更换方便、迅速、寿命找、利用率高。
3.主要动动铰点高自润滑轴承及轴孔，制动架传动效率高、动作灵敏可靠且寿命长。
4.联锁式等退距装置，自动均等无须调整，均等效果0。
本厂主要产品有：
YT1,ED,YTD.系列电力液压推动器
JZ，MW,TJ2,ZWZA,ZWZ3系列电磁制动器
YWZ,YWZ3,YWZ4,YWZ5,YWZ8,YWZ10,YWZ9,YWZ13,YW系列电力液压制动器
QP，CQP系列气动钳盘式制动器。
DCPZ系列电磁钳盘式制动器
YPZ系列臂盘式制动器
**D系列安全制动器
SH，ST系列液压失效保护制动器
DADH系列液压直动制动器
SE系列电磁失效保护制动器
YFX,YDGZ,YLBZ,系列防风制动
SP系列气动失效保护制动器，
DP系列电机盘式制动器
另定做各种制动轮，制动盘，根据用户需要定做各种非标制动器，
**50.液压盘式制动器**100.液压盘式制动器**160.液压盘式制动器**250.液压盘式制动器**315.液压盘式制动器**400.液压盘式制动器yqp50.
液压盘式制动器yqp160.液压盘式制动器yqp160.液压盘式制动器yqp250.液压盘式制动器yqp315.液压盘式制动器yqp400.
液压盘式制动器ST1SH.液压盘式制动器ST2SH.液压盘式制动器ST3SH.液压盘式制动器ST4SH.液压盘式制动器ST5SH.
液压盘式制动器ST10SH.液压盘式制动器ST16SH.液压盘式制动器ST25SH.液压盘式制动器ST20SH.液压盘式制动器ST3SH-A.
液压盘式制动器ST16SH-A.液压盘式制动器ST25SH-A.液压盘式制动器ST25SH-C.液压盘式制动器**D160.液压盘式制动器**D200.
非标品：
1.YQP系列：YQP50 YQP100 YQP160 YQP250 YQP315 YQP400 YQP365
2.**系列：**50 **100 **160 **250 **365
3.YPZ系列：YPZ2-I YPZ2-II YPZ2-III YPZ2-IV YPZ2-V YPZ2-VI P2-III
4.QP系列：QP12.7 QPL12.7-A QP25.4 QP30 QP40
5.YP系列：YP1 YP2 YP3 YP11 YP21 YP31 YP41
6.偏航系列：（0.8兆瓦、1.5兆瓦、2兆瓦）DADH75 DADH80 DADH90 DADH103 DADH120 DADH195
7.ADP系列：ADP(H)60 ADP(H)90 ADP(H)120
8.SE系列： 3SE(P) 4SE(P) 5SE(P) 450SE 56SE
9.ST系列： ST1SH ST2SH ST3SH ST4SH ST5SH ST10SH ST25SH ST25SH-A ST40SH ST3SH-A
10.轮边:YLVZ25-160 YLVZ40-160
11.铜基：FSH30 BSFA70 HB30
12.钻机：BSC90 ZWPS65-1
13.风电高速轴：（0.8兆瓦、1.5兆瓦、2兆瓦）
根据您的需求选择耐温，耐磨，选用材料，提供图纸，或提供技术要求设计摩擦系数按照要求生产。
各种电磁，液压，气动，失效保护制动器
各种臂盘式制动器，各种电磁，液压，气动钳盘式制动器
各种电磁，液压，气动，鼓式制动器，
各种防风铁锲，液压轮边，液压顶轨制动器。并可根据用户要求设计制造各种非标产品，产品广泛用于起重，矿山，机械冶金，电力，铁路，水利，港口，化工，码头。
各种臂盘式制动器，各种电磁，液压，气动钳盘式制动器
各种电磁，液压，气动，鼓式制动器，
各种防风铁锲，液压轮边，液压顶轨制动器。并可根据用户要求设计制造各种非标产品，产品广泛用于起重，矿山，机械冶金，电力，铁路，水利，港口，化工，码头。
正常工作条件
环境温度周围工作环境中不得有易燃、易爆、及腐蚀气体，空气相对湿度不大于90%；
一般用于三相交流电源50Hz、380V（请注意推动器铭牌）
电机安装地点海拔高度符合GB755-87。
环境温度周围工作环境中不得有易燃、易爆、及腐蚀气体，空气相对湿度不大于90%；
一般用于三相交流电源50Hz、380V（请注意推动器铭牌）
电机安装地点海拔高度符合GB755-87。
工作原理

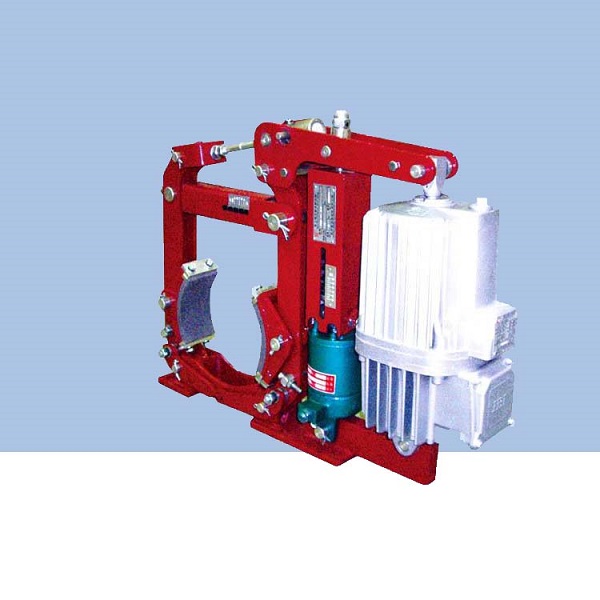

该系列液压推杆制动器由制动架和相匹配的YT1型电力液压推动器两大部分组成。
当通电时，电力液压推动器动作，其推杆迅速升起，并通过杠杆作用把制动瓦打开（松闸）；当断电时，电力液压推动器的推杆在弹簧力的作用下，迅速下降，并通过杠杆作用把制动瓦合拢（抱闸）。
|
制动器型号
|
H1
|
H2
|
制动力距
|
备注
|
制动轮直 径
|
**小厚度
|
中部厚度
|
||
|
安装尺寸
|
**小尺寸
|
||||||||
|
YWZ-100/18
|
346
|
321
|
18
|
40
|
负 载
持 续
率40%
|
100
|
2
|
2.5
|
|
|
YWZ-150/25
|
400
|
360
|
20
|
100
|
|||||
|
YWZ-200/25
|
380
|
365
|
22
|
200
|
150
|
2.5
|
3
|
||
|
YWZ-300/25
|
400
|
385
|
150
|
320
|
|||||
|
YWZ-300/45
|
490
|
465
|
60
|
630
|
200-300
|
3
|
4
|
||
|
YWZ-400/45
|
490
|
465
|
205
|
1000
|
|||||
|
YWZ-400/90
|
610
|
560
|
85
|
1600
|
400-500
|
4
|
5
|
||
|
YWZ-500/90
|
610
|
560
|
225
|
2500
|
|||||
|
YWZ-600/90
|
593
|
565
|
412
|
3200
|
800
|
4
|
5
|
||
|
YWZ-600/180
|
843
|
775
|
162
|
5000
|
|||||
|
YWZ-700/180
|
840
|
768
|
310
|
8000
|
700
|
4
|
5
|
||
|
YWZ-800/180
|
829
|
771
|
526
|
10000
|
|||||
|
YWZ-800/320
|
887
|
815
|
382
|
12500
|
800
|
6
|
6
|
||
□制动器的安装及调整
●制动器安装方式：
○纵装：松开螺母4、5使主弹簧处于自由状态，松开6、8螺母，转动螺杆7撑开制动臂，再将制动器套装在制动轮节器9— 弹簧座Spring base 上。10—弹簧架刻度机 Spring notches
○横装：当制动轮已装在电机与其它机件之间时，松开螺母4、5、6、7、8，转动螺杆取下螺杆3和7，将制动臂放倒。从侧南装到制动轮上。
●制动器的调整
○推动器工作行程的调整
在保证闸瓦**小退距的情况下，推动器的工作行程愈小愈理想，因此需要调节其安装高度H1，其调整方法：松开螺母6和8（见图），转动螺杆7，使H1安装尺寸符合表1的要求。调好后拧紧螺母6、8。
