概述

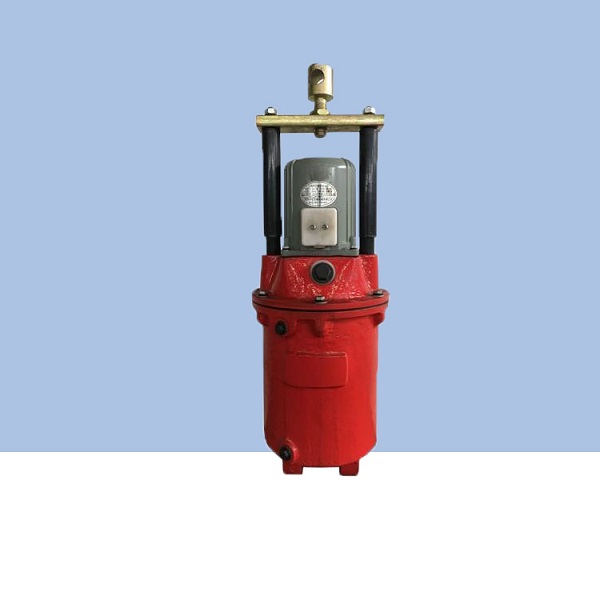

YT1系列电力液压推动器主要用于YWZ系列操动闸瓦式制动器，作为起重、运输、行车等一切类似驱动装置的机械制动用。
YT1系列电力液压推动器主要用于YWZ系列操动闸瓦式制动器，作为起重、运输、行车等一切类似驱动装置的机械制动用。
结构及动作简介
推动器由两部分组成，驱动电动机及器身 (离心泵)，器身部分由盖、缸、活塞、叶轮及转组成。
当通电时，电动机带动转达轴及转轴上的叶轮旋转，在活塞内产生压力，在此压力影响下 ，油
由活塞上部吸到活塞下部 ，迫使活塞力固定在其上的推杆及横梁迅速上升。通过杠杆机械压缩负荷弹簧(推动器或制动器带有负荷弹簧者)，产生机械运动。(若与YWZ系列液压推动器匹配则松闸)。
当断电时 ，叶轮停止旋转 ，活塞在负荷弹簧力及本身重力作用下，迅速成下降，迫使油重新流入活塞上部 ，这时仍然通过杠杆机构恢复原位。(若与YWZ系列制动器匹配则抱闸)。
推动器由两部分组成，驱动电动机及器身 (离心泵)，器身部分由盖、缸、活塞、叶轮及转组成。
当通电时，电动机带动转达轴及转轴上的叶轮旋转，在活塞内产生压力，在此压力影响下 ，油
由活塞上部吸到活塞下部 ，迫使活塞力固定在其上的推杆及横梁迅速上升。通过杠杆机械压缩负荷弹簧(推动器或制动器带有负荷弹簧者)，产生机械运动。(若与YWZ系列液压推动器匹配则松闸)。
当断电时 ，叶轮停止旋转 ，活塞在负荷弹簧力及本身重力作用下，迅速成下降，迫使油重新流入活塞上部 ，这时仍然通过杠杆机构恢复原位。(若与YWZ系列制动器匹配则抱闸)。
复位弹簧：工作原理同C-弹簧，但复位的弹簧力教小；
缓冲弹簧：（仅适用于短行程）主要调节制动过程。缓冲制动的非周期瞬变过程，使制动平稳，它代替推杆连接块装在活塞杆上，不改变推动器的行程。
加热器：在环境温度低于-20℃的地区，可根据用户需要加装加热器，加热器为AC200V、AC110V电压，订货时需注明，温度的控制调节方法由用户自己选择；
行程开关：根据用户要求，推动器可以装机械式行程开关。
用途
ED系列电力液压推动器主要用作YWZ4，YWZ5，YWZ8，YWZ9，YWZP系列电力液压块式制动器的操作元件，广泛适用于起重运输，冶金，矿山，港口，建筑等行业。 连续工作S1和继续工作S3，鸡毛环境温度达到+50℃。
表中额定电流系指在额定运行时的线端电流，但如果电源为非额定定值时，势必引起额定电流的相应变化。环境温度：-20℃～+50℃，液压油：DB-25（SY1351-77）低于-20℃时，用YH-10液压油，可不装加热器，用DB-25液压器，必须装加热器。行程时间是在20℃环境温度时测定的。
技术参数
|
型号
|
额定推力
(N) |
额定行程
(mm) |
驱动电机
功率(W) |
每小时**操作 次数(次/小时) |
|
不具有负荷弹簧
|
||||
|
YT1-18Z/2
|
180
|
25
|
60
|
720
|
|
YT1-25Z/4
|
250
|
40
|
60
|
720
|
|
YT1-45Z/6
|
450
|
60
|
12
|
720
|
|
YT1-90Z/8
|
900
|
80
|
250
|
720
|
|
YT1-125Z/10
|
125
|
100
|
400
|
720
|
|
YT1-180Z/12
|
1800
|
120
|
400
|
720
|
|
YT1-320Z/12
|
3200
|
120
|
1100
|
720
|
本厂主要产品有：
YT1,ED,YTD.系列电力液压推动器
JZ，MW,TJ2,ZWZA,ZWZ3系列电磁制动器
YWZ,YWZ3,YWZ4,YWZ5,YWZ8,YWZ10,YWZ9,YWZ13,YW系列电力液压制动器
QP，CQP系列气动钳盘式制动器。
DCPZ系列电磁钳盘式制动器
DDMZ系列电磁制动器
YPZ系列臂盘式制动器
**D系列安全制动器
SH，ST系列液压失效保护制动器
DADH系列液压直动制动器
SE系列电磁失效保护制动器
YFX,YDGZ,YLBZ,系列防风制动
SP系列气动失效保护制动器，
DP系列电机盘式制动器
另定做各种制动轮，制动盘，根据用户需要定做各种非标制动器，
带动叶轮旋转，产生油压推动活塞推杆迅速上升，当完成额定行程，达到规定的油压，活塞在外载力的作用下迅速下降，回到起始位置。
5技术参数及外形安装尺寸
|
型号
|
额定推力（N）
|
额定行程（mm）
|
D
|
D1
|
D2
|
H
|
H1
|
L1
|
L2
|
|
BYT1-18Z/2
|
180
|
20
|
12
|
12
|
137
|
343
|
321
|
25
|
50
|
|
BYT1-25Z/4
|
250
|
40
|
12
|
16
|
154
|
408
|
380
|
32
|
64
|
|
BYT1-45Z/4、5、6
|
450
|
40/50/60
|
16
|
20
|
178
|
496
|
460
|
47
|
94
|
|
BYT1-90Z/6、8
|
900
|
60/80
|
20
|
25
|
210
|
600
|
555
|
60
|
120
|
|
BYT1-125Z/10
|
1250
|
100
|
25
|
25
|
254
|
745
|
690
|
40
|
90
|
|
BYT1-180Z/8、10、12、18
|
1800
|
80/100/120/180
|
25
|
30
|
254
|
820/860
|
765/805
|
85
|
170
|
|
BYT1-320Z/12
|
3200
|
120
|
30
|
30
|
370
|
877
|
815
|
90
|
190
|
|
BYT1-320Z/20
|
3200
|
200
|
30
|
30
|
370
|
1100
|
1045
|
90
|
190
|
|
BYT1-25/4
|
250
|
40
|
12
|
16
|
154
|
408
|
380
|
32
|
64
|
|
BYT1-45/6
|
450
|
60
|
16
|
20
|
178
|
496
|
460
|
47
|
94
|
|
BYT1-90/8
|
900
|
80
|
20
|
25
|
210
|
600
|
555
|
60
|
120
|
|
BYT1-180/12/18
|
1800
|
120/180
|
25
|
30
|
254
|
820/860
|
765/805
|
85
|
170
|
|
BYT1-320/20
|
3200
|
200
|
30
|
30
|
370
|
1115
|
1060
|
90
|
190
|
6、安装调整与使用要求
6.1推动器的安装
6.1.1首先察看推动器铭牌上的型号是否与所需相符。
6.1.2推动器出厂时，无工作油液，不可直接使用，使用时，先从加油孔(5)加入纯净液压油至油位孔(3)处，应注意在注油过程中上下拉动推杆几次，以便排除空气，使油液充满油缸，然后将螺塞旋紧。
6.1.3推动器用于垂直安装或倾斜安装不超过&plu**n;15°，连杆(7)朝上。
6.1.4安装后的推动器在动作时，应保证推动器整体能够摆动，推杆不允许承受径向力。
6.1.5推动器配用已取得隔爆合格证的合格电动机。
6.1.6推动器电机接线时，要认真对照电机铭牌接线。
