1 概述

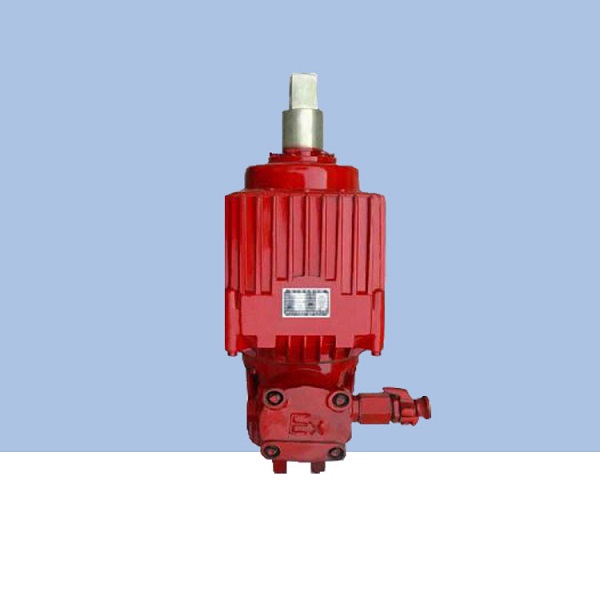

BYT1隔爆型电力液压推动器(以下简称推动器).适用于夹紧装置、阀门、闸门、唧筒等的驱动和控制装置. 主要作为电力液压鼓式制动器的松闸使用，也可通过各种形式的杠杆装置做各种不同的运动。本产品执行企业标准Q/JZHF01-2009隔爆型电力液压推动器技术条件。防爆标志为“ExdⅠ ”，适用于煤矿带式输送机（非采掘工作面）及矿井提升设备等用电力液压鼓式制动器用的电力液压推动器。
1. 放油螺塞 2.转轴 3.油位螺塞 4.缸盖5.加油螺塞 6.护管7.连杆 8.横梁9.电机 10.缸 11.推杆 12.叶轮 13.活塞
2、工作条件
2.1、推动器标准电源为三项交流,适用于电压为380V/660V/1140V,电源频率为50HZ的网络
2.2 推动器电动机的工作制为S1连续工作制
2.3推动器电动机为B级绝缘
2.4安装地点的海拔高度不超过2000m
2.5 周围空气相对湿度不大于95%
2.6、周围环境的污染等级允许为3级。
3 型号命名规则
BYT1 □ Z / □ ( )
6.1.8推动器上设有接地螺钉，用户在使用时应按有关规定接地。严禁带电开盖!!!
6.2推动器的使用
6.2.1使用前应按5.1条检查，正确无误后，即可投入使用。
6.2.2经常检查推动器的工作是否正常，有无漏油现象，保持定量的油液。
6.2.3每六个月检查一次油液，当油液变质或混入杂物时应该换油（见5.1.2条）。
6.2.4根据周围介质温度的不同，推荐按下表选用液压油
电压等级，单位为伏特（V）
额定行程代号
有“Z”代表不具备负荷弹簧
推力代号
电动机为外置式隔爆型电力液压推动器4.结构与工作原理
推动器主要由三部分组成：电动机、离心泵和液压缸。电动机轴是空心的，通过联轴节与方轴联结，方轴端部装离心叶轮，当推杆动作时，方轴在空心的电动机轴中上下滑动并传动扭矩。
通电时，电动机6、安装调整与使用要求
6.1推动器的安装
6.1.1首先察看推动器铭牌上的型号是否与所需相符。
6.1.2推动器出厂时，无工作油液，不可直接使用，使用时，先从加油孔(5)加入纯净液压油至油位孔(3)处，应注意在注油过程中上下拉动推杆几次，以便排除空气，使油液充满油缸，然后将螺塞旋紧。
6.1.3推动器用于垂直安装或倾斜安装不超过&plu**n;15°，连杆(7)朝上。
6.1.4安装后的推动器在动作时，应保证推动器整体能够摆动，推杆不允许承受径向力。
