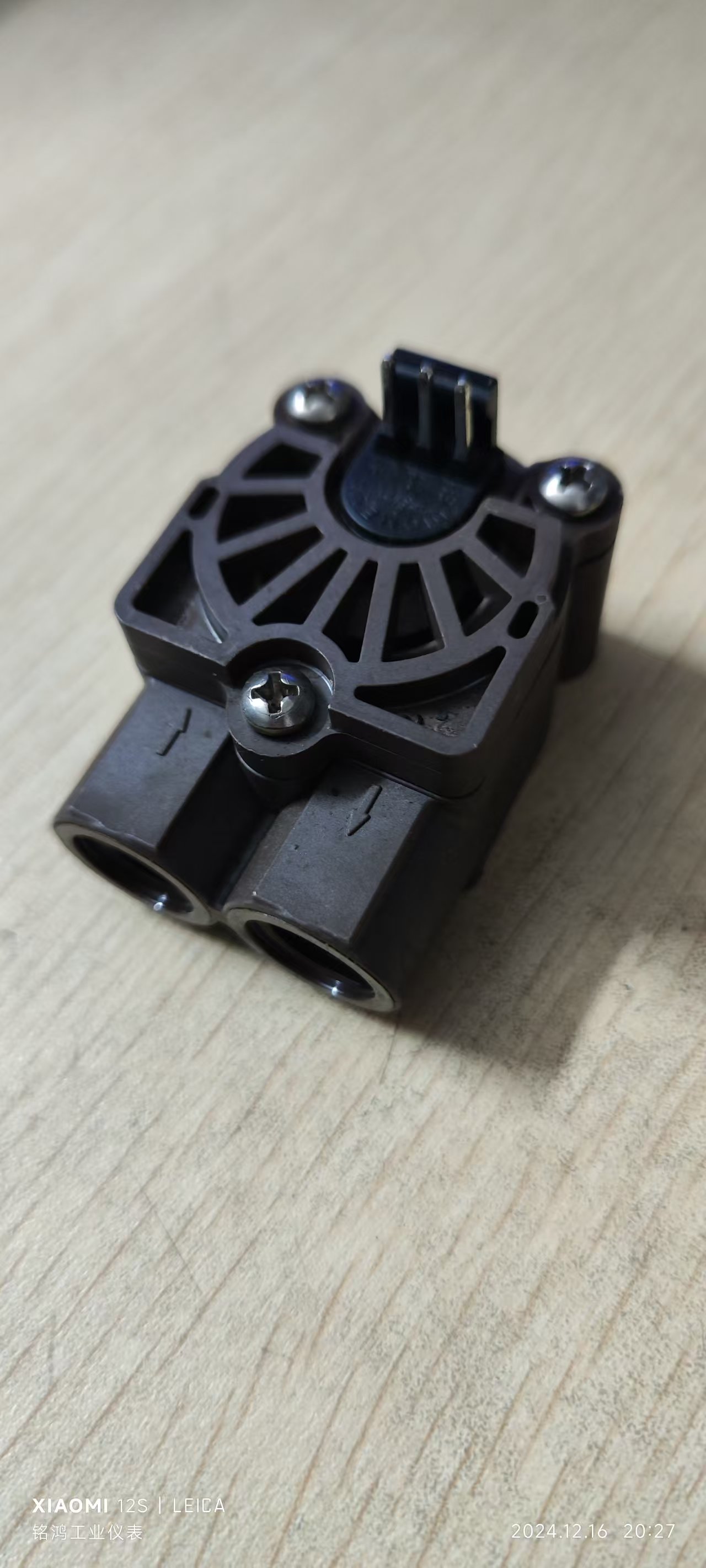

具体应用: 线性进出口，结构紧凑。

批准/标准 EN55014-1:00 + A1:01 + A2.02，EN + A11:04，IEC(ed. 2.0) ，EN，IEC(ed. 3.0) ，EN:95 + A1:01 + A2.05，IEC + A1:01 + A2.05(C**.ed 1.2) ，EN55014-2:97 + A1:01，EN:01，IEC:05(ed. 2)

材料: 外壳: PPS 40% GF

轴承销: Inox 1.4305

喷嘴: Ø 1.0,1.2,2.0,2.5 mm PPS 40% GF

喷嘴: Ø 3.0,4.0 mm Inox 1.4305

喷嘴: Ø 5.6 mm 外壳

O 形环: MVQ (Silikon) FPM (Viton)/EPDM

应要求涡轮机: PVDF 2

磁铁: 陶瓷 Sr Fe O (与介质接触)

螺丝: Inox A2 PT 螺丝(十字槽)

技术资料:

流量: 0.041-15升/分钟，取决于喷嘴直径

连续运行: 涡轮 < 500转

测量精度: +/-2.0%

重复: < +/-0.25%

温度范围: -10°C 至+ 100°C 14°F至212°F

压力范围: 20巴20°C290 psi/68°F

安装位置: 水平

喷嘴尺寸: Ø 1.0,1.2,2.0,2.5,3.0,4.0,5.6 mm

电气连接额定值:

电源：+3.8至+24 VDC

消耗：<8 mA

信号连接：脉冲霍尔开路集电极NPN

信号电压：0 VDC GND（饱和<0.7 V）

信号负载：**20 mA

泄漏电流：**10μA

连接：PANCON MAS-CON  156毫升

信号：方波输出

占空比：约50%

尺寸单位：mm：

水平位置为，当此侧面朝上。

PANCON MAS-CON 156 MLSS

电阻

必须遵守的特殊规定

由流量计制造商应用于每个国家，例如CE、NSF、FDA和SK。各种介质

流经流量计的流量因应用而异。建议您咨询

介质制造商是否

安装和流量计对

介质本身（见材料）！

电子的

DIGEMESA电子电路总是经过设计的

用于DIGMESA流量计的操作。请

如果连接到其他电子电路，请注意以下事项：

流量计不提供输出

电压，但将信号端子切换到0V

接地（已启动）或保持打开（未启动）

之间必须有一个上拉电阻器

电源+和信号取决于电子电路！

我们保留为了技术进步而进行修改的权利。

01版FHKUC软管接头PXS 12/PXS 11#938-32xx/F03 EN第2-10页

接口连接：示例Open Collector

测量曲线FHKUæ2.00mm（#/F03）

介质：水/**压力：3.3巴

尺寸脉冲/升**小流速 单位升/分钟线性启动时**流量压力损失巴

指定的值必须视为近似值。

每升脉冲数可能因介质和安装而异。

我们建议根据完整的

安装

测量提示

确保没有快速脉动媒体运动

确保没有反向压力浪涌

确保系统中没有空气

保持压力损失尽可能小

注意流量计的安装位置

**小/**流量应在线性范围内

所选流量计的

每隔适当的时间清洁系统

避免电流峰值

电源+、信号布线不正确

地面会破坏流量计

请勿机械加载电气触点

避免电气触点受潮

避免通过电缆进行杂散拾取（不要铺设与高电流负载并联的电缆）
